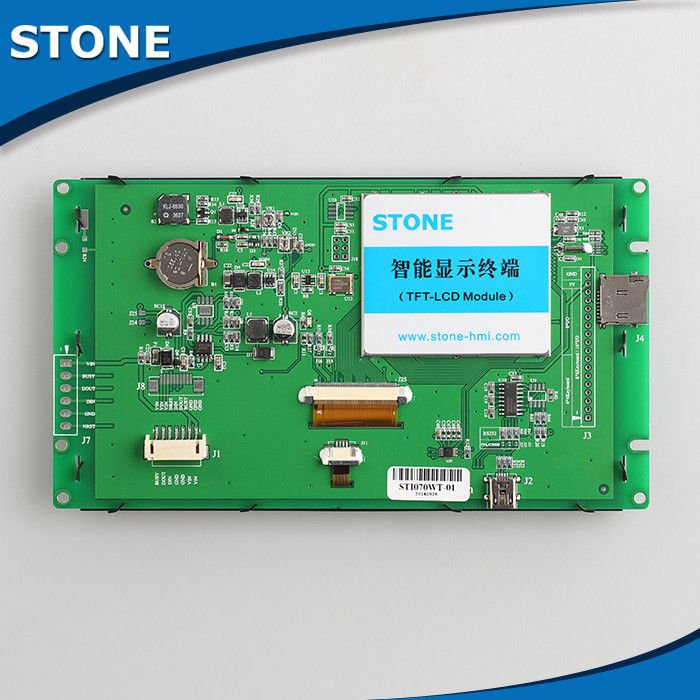

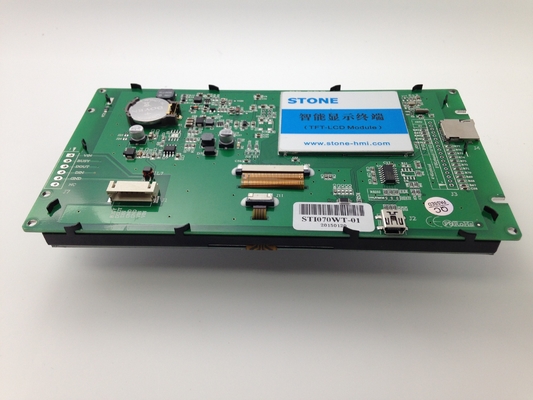

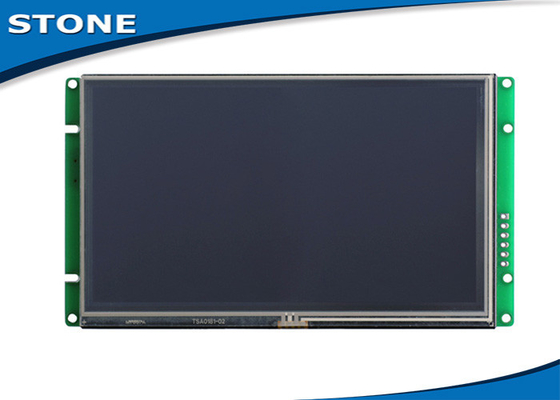

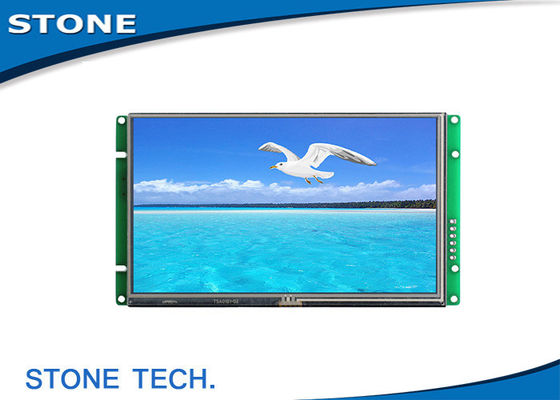

7 Zoll TFT-Anzeigen-Modul mit breiter Temperaturspanne und langer MTBF

Körperlicher Parameter

Modell:

STA070WT-01

Größe (Zoll):

7' '

Entschließung:

800×RGB×480

Pixel-Abstand:

0.1905mm×0.0635mm (H×V)

Farbe:

65536 Farben (Bit 16)

Sendegebiet:

154.08mm×85.92mm

Anzeigen-Maß:

156.1mm×88.5mm

Gesamtausmasse:

180.8mm×101.4mm×14.5mm (N)/16.7mm (T)

Nettogewicht:

250g (N)/325g (T)

TFT-Platte:

A+-Niveau-Industrie-Platte

Touch Screen:

Drahtwiderstand des Wirtschaftszweigebenen 4
Oder ohne Touch Screen ist optional.

Hintergrundbeleuchtungs-Parameter

Hintergrundbeleuchtungs-Art:

LED

Helligkeit:

1000cd/m2
(Helligkeit kann in 100 Niveaus justierbar sein.)

Kontrast:

500:1

Hintergrundbeleuchtungsleben:

50.000 Stunden

Betrachtungs-Winkel:

70°/70°/50°/70° (L/R/U/D)

Betriebstemperatur:

-30℃ | +85℃

Arbeitsfeuchtigkeit:

60℃, 90%

Lagertemperatur:

-30℃ | +85℃

Maskenmodus:

Digital

Leistungs-Parameter

CPU:

CortexM3 STM32F103 200MHz

Lcd-Prüfer:

CPLD EPM240

Bildwiederholfrequenz:

60Hz

Bild-Schaltverzögerung:

47 ms/picture (21 pictures/s)

Flash-Speicher:

Standard-2GB, Erweiterung 4GB

Gedächtnis-Menge für Bild:

315 Bilder

Schnittstelle:

Schnittstelle RS232 /TTL UART
(Verlängern Sie auf RS485 so an.)

Bildherunterladen:

MiniUSB2.0 (12Mbps)

Spannungsbereich:

DC4.5V | 35V (typischer Wert: 12V)

Energie:

3.7W

Prüfbericht

MTBF:

4.250.000 H

Betriebstemperatur:

-30℃ | +85℃

Luft-Feuchtigkeit:

60℃, 90%

Ununterbrochene Erschütterungs-Prüfung:

10-55Hz, 1.5mm, 10G

Auswirkungs-Beschleunigungs-Prüfung:

6ms, 100G

Esd-Prüfung:

10KV

Strahlungs-Zuverlässigkeits-Prüfung

44W

Hauptgröße von TFT LCD-Modul

Größe

Entschließung

3,5"

320×RGB×240

4,3' '

480×RGB×272

5,0"

640×RGB×480

5,6' '

640×RGB×480

5,7"

640×RGB×480

6,5' '

640×RGB×480

7,0' '

800×RGB×480

8,0' '

800×RGB×600

8,4' '

800×RGB×600

10,2 ' '

1024×RGB×600

10,4 ' '

800×RGB×600

12,1 ' '

1024×RGB×768

15,0 ' '

1024×RGB×768

15,6 ' '

1366×RGB×768

18,5“

1366×RGB×768
