Hohe Helligkeit lcd-Anzeigenmodule 4,3" Videomonitor 60Hz lcd
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Größe: | 4,3" | Farbe: | 65 K |
|---|---|---|---|
| Auflösung: | 480 * 272 | Anzeigenskala: | 16:9 |
| Hintergrundbeleuchtung: | LED | Schnittstelle: | RS232/RS485/CMOS/USB |
| CPU: | Rinde | Lcd-Klasse: | ein |
| Markieren: | LCD-Bildschirm Modul,LCD-Display-Module |
||
Hohe Helligkeit lcd-Anzeigenmodule 4,3" Videomonitor 60Hz lcd
Produkt-Beschreibung
1. Gesteuert durch jedes mögliches MCU über einfachen „Befehl stellt“ ein
2. Verwendet als Note-screeen Prüfer- u. TFT LCD-Anzeigesystem
3. Niedrige Kosten und gute Qualität.
4. Wir bieten Ihnen 3 einfache Software an, um unsere Produkte laufen zu lassen.
Produkt-Parameter

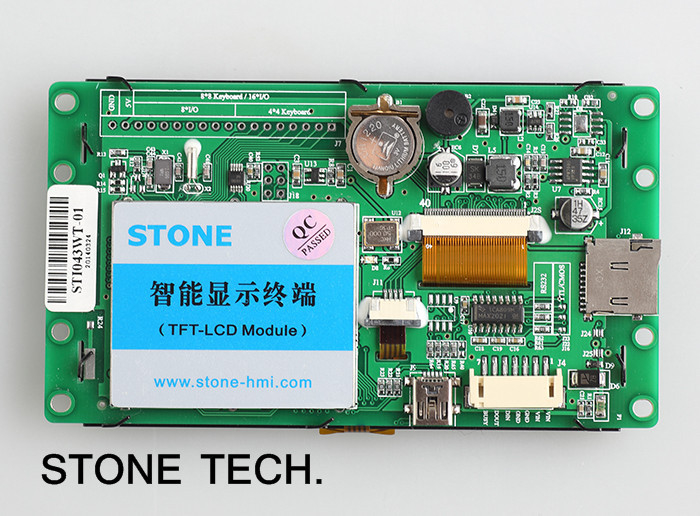

Modell: STI043WT-01 (Industrietyp)
Körperlicher Parameter | |
Modell | STI043WT-01 |
Größe (Zoll) | 4,3" |
Entschließung | 480×RGB×272 |
Pixel-Abstand | 0,1905 Millimeter × 0,0635 Millimeter (H×V) |
Farbe | 65536 Farben (Bit 16) |
Sendegebiet | 95,04 Millimeter × 53.86mm |
Anzeigen-Maß | 97,1 Millimeter × 56mm |
Gesamtausmasse | 120,4 Millimeter × 68,6 Millimeter × 15,5 Millimeter (N) 18 Millimeter (T) |
Nettogewicht | 115g (N) 155g (T) |
TFT-Platte | Eine waagerecht ausgerichtete Industrie-Platte |
Touch Screen | Drahtwiderstand des Wirtschaftszweigebenen 4 |
Hintergrundbeleuchtungs-Parameter | |
Hintergrundbeleuchtungs-Art | LED |
Helligkeit | 300 cd/m2 |
Kontrast | 500:1 |
Hintergrundbeleuchtungsleben | 30.000 Stunden |
Betrachtungs-Winkel | 75°/75°/60°/70° (L/R/U/D) |
Betriebstemperatur | -20°C | +70°C |
Arbeitsfeuchtigkeit | 60°C, 90% |
Lagertemperatur | -20°C | +70°C |
Maskenmodus | Digital |
Leistungs-Parameter | |
CPU | CortexM3 STM32F103 |
Lcd-Prüfer | CPLD EPM240 |
Bildwiederholfrequenz | 60Hz |
Bild-Schaltverzögerung | 19 ms/picture (53 pictures/s) |
Flash-Speicher | Standard-1GB, Erweiterung 2GB |
Gedächtnis-Menge für Bild | 456 Bilder |
Schnittstelle | Schnittstelle RS232/TTL UART |
Bildherunterladen | MiniUSB2.0 (12Mbps) |
Spannungsbereich | DC4.5V | 20V (typischer Wert: 12V) |
Energie | 1.5W |
Prüfbericht | |
MTBF | 4,250,000H |
Betriebstemperatur | -30°C | +85°C |
Luft-Feuchtigkeit | 60°C, 90% |
Ununterbrochene Erschütterungs-Prüfung | 10-55Hz, 1.5mm, 10G |
Auswirkungs-Beschleunigungs-Prüfung | 6ms, 100G |
Esd-Prüfung | 10KV |
Strahlungs-Zuverlässigkeits-Prüfung | 44W |
Vorteile
Mit CPU u. treibendem Gerät |
Gesteuert durch irgendein MCU |
Anzeigen-Bild-Text-Kurve über Befehle |
65536 Farbe-TFT-Anzeige |
Touch Screen |
Schnittstelle u. USB-Port RS232/RS485/TTL UART |
Breiter Spannungsbereich |
Weit verbreitet in vielen verschiedenes industrielles Feld |
Bedienungsfreundlich! Starke Funktion! Einsparungs-Kosten und Zeit! |
Verwendet als Note-Prüfer, TFT LCD-Anzeigesystem, etc. |
Andere Modelle
Hauptgröße von TFT LCD-Modul | |
Größe | Entschließung |
3,5" | 320*240 |
4,3" | 480*272 |
5" | 640*480; 480*272; 800*480 |
5,6" | 640*480 |
7" | 800*480; 800*600; 1024*600 |
8" | 800*600; 800*480; 1024*768 |
9" | 800*480 |
10,4“ | 800*600 |
12,1“ | 800*600 |
15,1“ | 1024*768 |
Software-Beschreibung
Wir bieten Ihnen 3 einfache Software an, um mit TFT LCD-Modul zu arbeiten.
1. Behilfliche Software: Zu Bilder und Dateien in TFT LCD-Modul laden, und die Befehle demonstrieren.
2. Noten-Steuer-Software: Zu die Steuerdatei herstellen.
3. Guss-Software: Zu die Gussdatei herstellen.
Funktions-Prinzip
Das TFT LCD-Modul ist den Hauptprüfer über den Befehl verbunden, dann würde der Hauptprüfer die Maschine steuern, um zu arbeiten, nachdem er die Befehle empfangen hatte.
Merken Sie bitte: Der Hauptprüfer kann vom Ingenieur mit jedem möglichem MCU entworfen werden.
