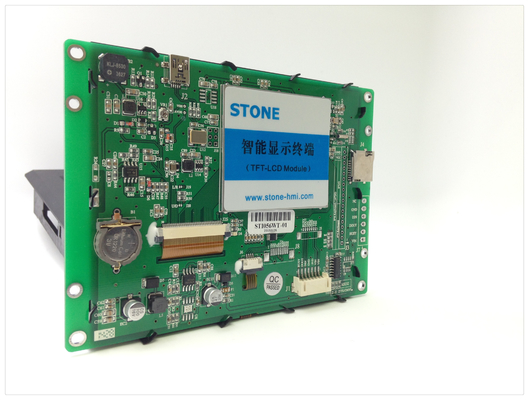

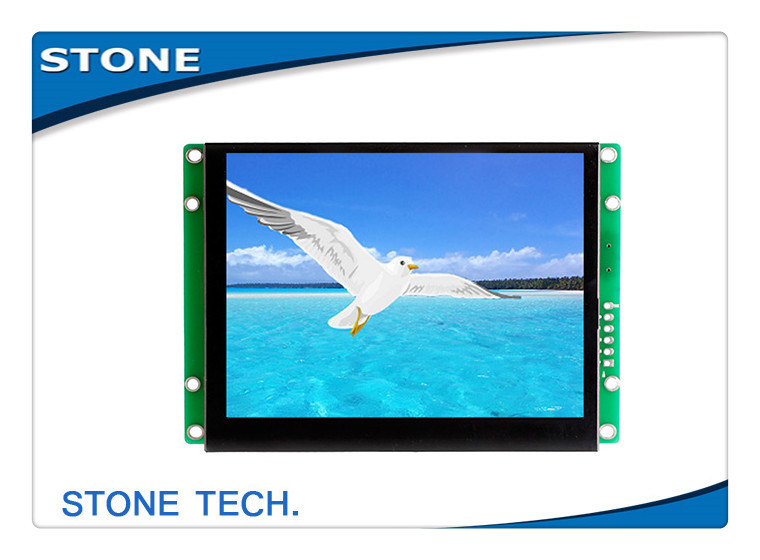

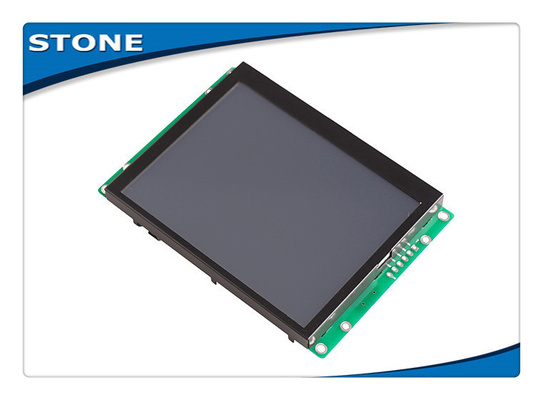

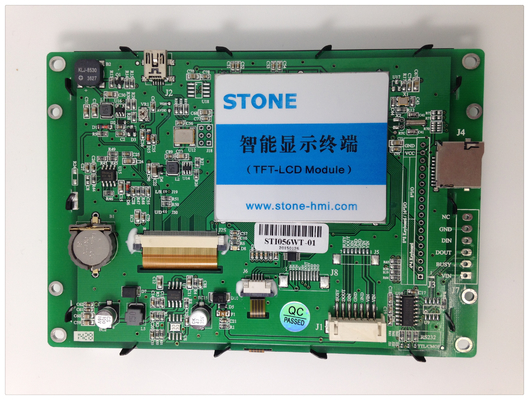

5,6" TFT LCD-Modul mit Fahrerbrett-Monitor-Touch Screen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Größe: | 5,6" | Farbe: | 65 K |
|---|---|---|---|
| Auflösung: | 640*480 | Anzeigenskala: | 4:3 |
| Hintergrundbeleuchtung: | LED | CPU: | Rinde |
| Markieren: | Touch Screen Modul,tft Farbelcd-Anzeige |
||
5,6" TFT LCD-Modul mit Fahrerbrett-Monitor-Touch Screen
Einfach!!! Stark!!! Rettung!!!
Das intelligente TFT LCD-Modul kann durch jedes mögliches MCU durch unser starkes gesteuert werden u. genießen einfacher Befehls-Satz (Hexadezimalcode), so viele des Ingenieurs in mehr als 50 Ländern unser Produkt für neues Projekt.
1. Entwerfen Sie eine Gruppe der schönen „dieser grafischen Benutzeroberfläche“ Sie Bedarf.
2. Schließen Sie Ihre Ausrüstung mit unserem TFT LCD-Modul durch Hafen RS232, RS485 oder TTL-Logik direkt an, bedienungsfertig.
3. Schreiben Sie ein einfaches Programm, damit das MCU das TFT LCD-Modul über starken „Befehl einstellt“ steuert (Hexadezimalcode).
Alles das ist. Sparen vieler Entwicklung Zeit und Kosten für Ingenieur.
Zum Beispiel: Bild-Befehl 0x70.
Senden Sie: „0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C“
|
|
Einleitung |
Beispiel |
Anmerkung |
|
AA |
Feldkopf |
|
Feldkopf von einem Befehl |
|
0x70 |
Befehls-Code |
|
|
|
Pic_ID |
Folgenummer des gegenwärtigen Bildes |
0x00 0x01 |
Show-Bild - 01 |
|
Cm 33 C3 3C |
Spantende |
|
Spantende von einem Befehl |
Wir würden einen einfachen Werkzeugkasten anbieten, um Ihnen zu helfen, mit TFT LCD-Modul auf PC zu arbeiten.
1. Behilfliche Funktion: zeigen Sie, wie man den Befehls-Satz sendet, um die TFT-Anzeige zu steuern.
2. Downloadfunktion: Laden Sie die Bild- und Konfigurationsdateien in TFT-Modul herunter
3. Noten-Kontrollfunktion: Definieren Sie viele Knöpfe auf der Benutzerschnittstelle, dann stellen Sie eine Notenkonfigurationsdatei her.
4. Guss-Software: Stellen Sie die Gusskonfigurationsdatei her.
Weit verbreitet in vielen verschiedenes industrielles Feld in mehr als 50 Ländern.
Modell: STI056WT-01 (Industrietyp)
|
Körperlicher Parameter |
|
|
Modell |
STI056WT-01 |
|
Größe (Zoll) |
5,6" |
|
Entschließung |
640×RGB×480 |
|
Pixel-Abstand |
0,1905 Millimeter × 0,0635 Millimeter (H×V) |
|
Farbe |
65536 Farben (Bit 16) |
|
Sendegebiet |
112,9 Millimeter × 84,67 Millimeter |
|
Gesamtausmasse |
143,5 Millimeter × 101,4 Millimeter × 14,3 Millimeter (N) 15,9 Millimeter (T) |
|
Nettogewicht |
240 g (N) 275 g (T) |
|
TFT-Platte |
Eine waagerecht ausgerichtete Industrie-Platte |
|
Touch Screen |
Drahtwiderstand des Wirtschaftszweigebenen 4 Oder ohne Touch Screen ist optional. |
|
Hintergrundbeleuchtungs-Parameter |
|
|
Hintergrundbeleuchtungs-Art |
LED |
|
Helligkeit |
280 cd/m2 (Helligkeit kann in 100 Niveaus justierbar sein.) |
|
Kontrast |
500:1 |
|
Hintergrundbeleuchtungsleben |
30.000 Stunden |
|
Betrachtungs-Winkel |
70°/70°/50°/70° (L/R/U/D) |
|
Betriebstemperatur |
-20°C | +70°C |
|
Arbeitsfeuchtigkeit |
55°C, 85% |
|
Lagertemperatur |
-30°C | +85°C |
|
Maskenmodus |
Digital |
|
Leistungs-Parameter |
|
|
CPU |
CortexM3 STM32F103 |
|
Lcd-Prüfer |
CPLD EPM240 |
|
Bildwiederholfrequenz |
60Hz |
|
Bild-Schaltverzögerung |
30 ms/picture (33 pictures/s) |
|
Flash-Speicher |
Standard 256m, Erweiterung 2GB |
|
Gedächtnis-Menge für Bild |
304 Bilder |
|
Schnittstelle |
Schnittstelle RS232/RS485/TTL UART |
|
Bildherunterladen |
MiniUSB2.0 (12Mbps) u. Sd-Karte |
|
Spannungsbereich |
DC5.0V | 20V (typischer Wert: 12V) |
|
Energie |
2,2 W |
|
Prüfbericht |
|
|
MTBF |
4,250,000H |
|
Betriebstemperatur |
-20°C | +70°C |
|
Luft-Feuchtigkeit |
60°C, 90% |
|
Ununterbrochene Erschütterungs-Prüfung |
10-55Hz, 1.5mm, 10G |
|
Auswirkungs-Beschleunigungs-Prüfung |
6ms, 100G |
|
Esd-Prüfung |
10KV |
|
Strahlungs-Zuverlässigkeits-Prüfung |
44W |
|
Hauptgröße von TFT LCD-Modul |
|
|
Größe |
Entschließung |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
5,7" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
8,4" |
800*600 |
|
10,1“ |
1024*600 |
|
10,4“ |
800*600 |
|
12,1“ |
800*600 |
|
15,1“ |
1024*768 |
|
Mit CPU u. treibendem Gerät |
|
Gesteuert durch irgendein MCU |
|
Anzeigen-Bild-Text-Kurve |
|
65536 Farbe-TFT-Anzeige |
|
Breiter Arbeitsspannungsbereich |
|
Weit verbreitet auf dem verschiedenen industriellen Gebiet |
|
Mit starkem gesetztem Programm der Software u. des Befehls |
|
Bedienungsfreundlich! Starke Funktion! Einsparungs-Kosten und Zeit! |
