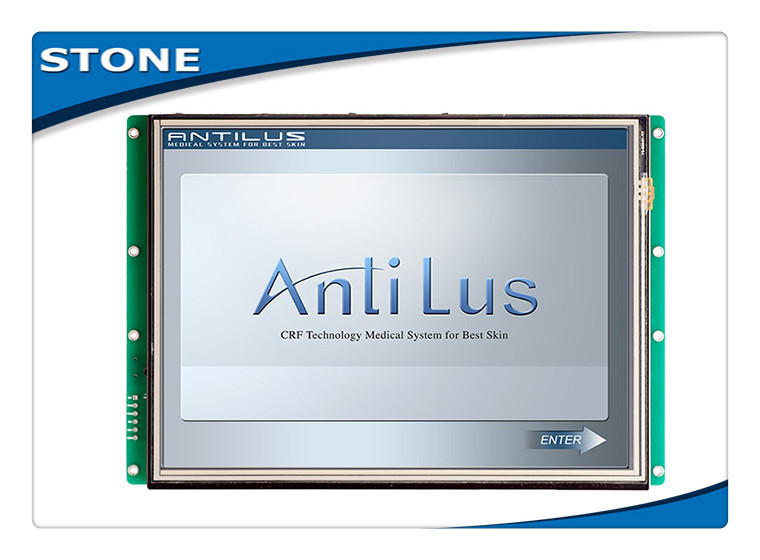

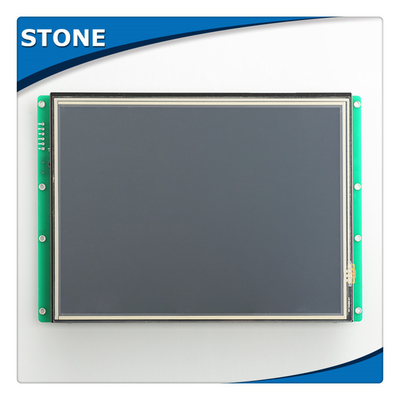

Modul 800 RGB Digital LCD × 600 Entschließung mit 10,4“ TFT-Anzeige

Körperlicher Parameter

Modell:

STA104WT-01

Größe (Zoll):

10,4 ' '

Entschließung:

800×RGB×600

Pixel-Abstand:

0.1905mm×0.0635mm (H×V)

Farbe:

65536 Farben (Bit 16)

Sendegebiet:

211.2mm×158.4mm

Anzeigen-Maß:

212,6 mm×159.8mm

Gesamtausmasse:

255mm×176.8mm×16.5mm (N)/18.5mm (T)

Nettogewicht:

765g (N)/805g (T)

TFT-Platte:

A+-Niveau-Industrie-Platte

Touch Screen:

Drahtwiderstand des Wirtschaftszweigebenen 4

Oder ohne Touch Screen ist optional.

Hintergrundbeleuchtungs-Parameter

Hintergrundbeleuchtungs-Art:

LED

Helligkeit:

700cd/m2

(Helligkeit kann in 100 Niveaus justierbar sein.)

Kontrast:

500:1

Hintergrundbeleuchtungsleben:

100000 Stunden

Betrachtungs-Winkel:

70°/70°/50°/60° (L/R/U/D)

Betriebstemperatur:

-30℃ | +85℃

Arbeitsfeuchtigkeit:

60℃, 90%

Lagertemperatur:

-30℃ | +85℃

Maskenmodus:

Digital

Leistungs-Parameter

CPU:

CortexM3 STM32F103 200MHz

Lcd-Prüfer:

CPLD EPM240

Bildwiederholfrequenz:

60Hz

Bild-Schaltverzögerung:

46 ms/picture (22 pictures/s)

Flash-Speicher:

Standard-2GB, Erweiterung 4GB

Gedächtnis-Menge für Bild:

236 Bilder

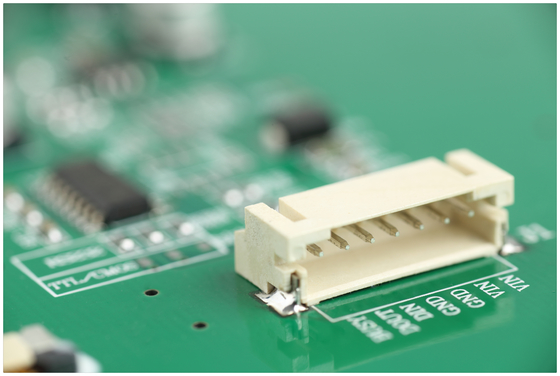

Schnittstelle:

Schnittstelle RS232 /TTL UART

(Verlängern Sie auf RS485 so an.)

Bildherunterladen:

MiniUSB2.0 (12Mbps)

Spannungsbereich:

DC4.5V | 35V (typischer Wert: 12V)

Energie:

5.0W

Prüfbericht

MTBF:

4.250.000 H

Betriebstemperatur:

-30℃ | +85℃

Luft-Feuchtigkeit:

60℃, 90%

Ununterbrochene Erschütterungs-Prüfung:

10-55Hz, 1.5mm, 10G

Auswirkungs-Beschleunigungs-Prüfung:

6ms, 100G

Esd-Prüfung:

10KV

Strahlungs-Zuverlässigkeits-Prüfung

44W
