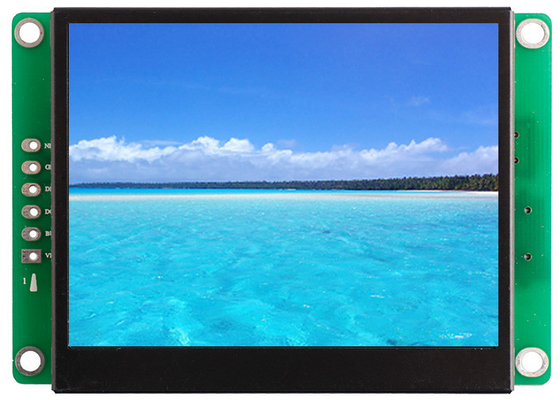

Industrie 3,5 TFT LCD-Modul 60Hz mit × der hohen Auflösung 69,9 52,53 Sendegebiet

Mit CPU u. treibendem Gerät

Gesteuert durch irgendein MCU

Anzeigen-Bild-Text-Kurve über Befehle

65536 Farbe-TFT-Anzeige

Touch Screen

Schnittstelle u. USB-Port RS232/RS485/TTL UART

Breiter Spannungsbereich

Weit verbreitet in vielen verschiedenes industrielles Feld

Bedienungsfreundlich! Starke Funktion! Einsparungs-Kosten und Zeit!

Verwendet als Note-Prüfer, TFT LCD-Anzeigesystem, etc.

Körperlicher Parameter

Modell:

STA035WT-01

Größe (Zoll):

3,5' '

Entschließung:

320×RGB×240

Pixel-Abstand:

0.1905mm×0.0635mm (H×V)

Farbe:

65536 Farben (Bit 16)

Sendegebiet:

69.9mm×52.53mm

Anzeigen-Maß:

74.3mm×54.85

Gesamtausmasse:

93.21mm×65.3mm×13.5mm (N) 15mm (T)

Nettogewicht:

85g (N) 100g (T)

TFT-Platte:

A+-Niveau-Industrie-Platte

Touch Screen:

Drahtwiderstand des Wirtschaftszweigebenen 4
Oder ohne Touch Screen ist optional.

Hintergrundbeleuchtungs-Parameter

Hintergrundbeleuchtungs-Art:

LED

Helligkeit:

250cd/m2
(Helligkeit kann in 100 Niveaus justierbar sein.)

Kontrast:

500:1

Hintergrundbeleuchtungsleben:

50.000 Stunden

Betrachtungs-Winkel:

70°/70°/50°/70° (L/R/U/D)

Betriebstemperatur:

-30℃ | +85℃

Arbeitsfeuchtigkeit:

60℃, 90%

Lagertemperatur:

-30℃ | +85℃

Maskenmodus:

Digital

Leistungs-Parameter

CPU:

CortexM3 STM32F103 200MHz

Lcd-Prüfer:

CPLD EPM240

Bildwiederholfrequenz:

60Hz

Bild-Schaltverzögerung:

12 ms/picture (83 pictures/s)

Flash-Speicher:

Standard-1GB, Erweiterung 2GB

Gedächtnis-Menge für Bild:

474 Bilder

Schnittstelle:

Schnittstelle RS232 /TTL UART
(Verlängern Sie auf RS485 so an.)

Bildherunterladen:

MiniUSB2.0 (12Mbps)

Spannungsbereich:

DC4.5V | 35V (typischer Wert: 12V)

Energie:

1.2W

Prüfbericht

MTBF:

4.250.000 H

Betriebstemperatur:

-30℃ | +85℃

Luft-Feuchtigkeit:

60℃, 90%

Ununterbrochene Erschütterungs-Prüfung:

10-55Hz, 1.5mm, 10G

Auswirkungs-Beschleunigungs-Prüfung:

6ms, 100G

Esd-Prüfung:

10KV

Strahlungs-Zuverlässigkeits-Prüfung

44W
