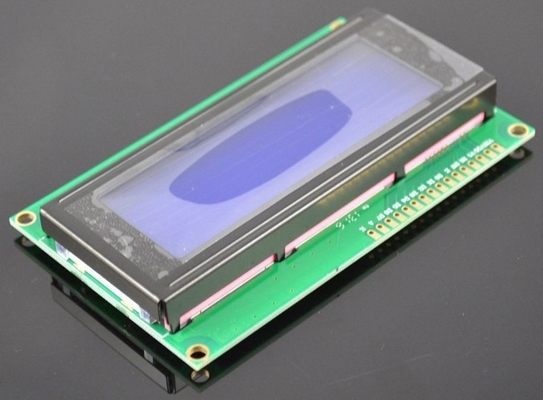

lcd-Anzeigen-Modul Charakter 2004A 20x4 5V für Prüfer-Blau-Hintergrundbeleuchtung Arduino SPLC780

Beschreibung:

Benutzen Sie Ihr solderless Brotschneidebrett und Drahtbrücken, um diese Beziehungen herzustellen:

*Use eine Brotschneidebrettschiene, zum von mehrfachen Beziehungen zum Boden-Stift für Arduino herzustellen
*For Potenziometerverbindung, benutzen des den Mittelbolzen und irgendeinen Potenziometers der anderen Stifte, um die Beziehung von LCD herzustellen, 3 zu Arduino Boden festzustecken
** Ein Strombegrenzungswiderstand oder ein Potenziometer (40-Ohm-Minimum) sollten benutzt werden, um übermäßigen Strom zu vermeiden. Er sollte etwas Ähnliches schauen:
Software

Ist hier der Fahrercode: /* ------------------------------------------------------------------------------- *
//-Charakter LCD-Beispielcode
//www.hacktronics.com
#include
//-Verbindungen:
//-rs (LCD-Stift 4) zu Arduino-Stift 12
//RW (LCD-Stift 5) zu Arduino-Stift 11
//ermöglichen (LCD-Stift 6) zu Arduino-Stift 10
Stift 15 //LCD zu Arduino-Stift 13
Stifte d4, d5, d6, d7 //LCD zu Arduino steckt 5, 4, 3, 2 fest
Flüssigkristalllcd (12, 11, 10, 5, 4, 3, 2);
int-Hintergrundbeleuchtung = 13; //-Stift 13 steuert die Hintergrundbeleuchtung
leere Einrichtung ()
{
pinMode (Hintergrundbeleuchtung, OUTPUT);
digitalWrite (Hintergrundbeleuchtung, HOCH); //-Drehungshintergrundbeleuchtung an. Ersetzen Sie „HOCH“ durch „TIEF“, um es abzustellen.
lcd.begin (20,4); //-Spalten, Reihen. verwenden Sie 16,2 für ein 16x2 LCD, etc.
lcd.clear (); //-Anfang mit einem leeren Bildschirm
lcd.setCursor (0,0); //stellte Cursor auf Spalte 0, Reihe 0 ein (die erste Reihe)
lcd.print („hallo, Welt“); //-Änderung dieser Text an, was auch immer Sie mögen. halten Sie ihn sauber.
lcd.setCursor (0,1); //stellte Cursor auf Spalte 0, Reihe 1 ein
lcd.print („keyes“);
//, wenn Sie eine 4 Reihe LCD haben, uncomment diese Linien, zu den unteren Reihen zu schreiben
//und ändern die Aussage lcd.begin () oben.
//lcd.setCursor (0,2); //stellte Cursor auf Spalte 0, Reihe 2 ein
//lcd.print („Reihe 3");
//lcd.setCursor (0,3); //stellte Cursor auf Spalte 0, Reihe 3 ein
//lcd.print („Reihe 4");
}
leere Schleife ()
{
}
/* ------------------------------------------------------------------------------- *
Sie haben jetzt einen Ordner, der LCD_example genannt wird
Beginnen Sie die Arduino-Software und laden Sie das Beispielprogramm, indem Sie File->Sketchbook->Open anklicken
Steuern Sie zum LCD_example-Ordner und wählen Sie vor? LCD_example.pde? Datei.
Übertragen Sie das Programm auf Ihr Arduino, indem Sie klicken? Laden Sie zu Input-/Outputbrett? Knopf. Nachdem Sie auf dem LCD geladen haben, sollten Sie sehen:
Hallo, Welt
