10,1 Zoll MCU LCD, 220,4 × 129,1 Touch Screen Sendegebiet-65K TFT LCD

Großes Bild : 10,1 Zoll MCU LCD, 220,4 × 129,1 Touch Screen Sendegebiet-65K TFT LCD Bestpreis

Produktdetails:

Herkunftsort:	China
Markenname:	STONE
Zertifizierung:	FCC, CE, RoHS, ISO9001:2008
Modellnummer:	STI101WT-01

Zahlung und Versand AGB:

Min Bestellmenge:	1-teilig
Preis:	USD $245
Verpackung Informationen:	Box / Karton
Zahlungsbedingungen:	T / T, Western Union, Paypal

Kontakt

Ausführliche Produkt-Beschreibung

Anzeigenskala:	16:9	Auflösung:	1024*600
Farben:	65K	CPU:	Rinde
Hintergrundbeleuchtung:	LED	Schnittstelle:	RS232/RS485/CMOS/USB
Lcd-Klasse:	ein
Markieren:	Modul grafischer Anzeige lcd , Lcd-Platten-Modul

10,1 Zoll MCU LCD, 220,4 × 129,1 Touch Screen Sendegebiet-65K TFT LCD

Vorteil:

Mit CPU u. treibendem Gerät

Gesteuert durch irgendein MCU

Anzeigen-Bild-Text-Kurve über Befehle

65536 Farbe-TFT-Anzeige

Touch Screen

Schnittstelle u. USB-Port RS232/TTL UART

Breiter Spannungsbereich

Weit verbreitet in vielen verschiedenes industrielles Feld

Bedienungsfreundlich! Starke Funktion! Einsparungs-Kosten und Zeit!

Produkt-Parameter

Modell: STI101WT-01 (Industrietyp)

Körperlicher Parameter
Modell	STI101WT-01
Größe (Zoll)	10,1“
Entschließung	1024×RGB×600
Pixel-Abstand	0,1905 Millimeter × 0,0635 Millimeter (H×V)
Farbe	65536 Farben (Bit 16)
Sendegebiet	220.4mm×129.1mm
Gesamtausmasse	246.5mm×147.8mm×16.5mm (N)/18.5mm (T)
Nettogewicht	765g (N)/795g (T)
TFT-Platte	Eine waagerecht ausgerichtete Industrie-Platte
Touch Screen	Drahtwiderstand des Wirtschaftszweigebenen 4 Oder ohne Touch Screen ist optional.
Hintergrundbeleuchtungs-Parameter
Hintergrundbeleuchtungs-Art	LED
Helligkeit	500 cd/m2 (Helligkeit kann in 100 Niveaus justierbar sein.)
Kontrast	500:1
Hintergrundbeleuchtungsleben	30.000 Stunden
Betrachtungs-Winkel	70°/70°/50°/60° (L/R/U/D)
Betriebstemperatur	-20°C \| +70°C
Arbeitsfeuchtigkeit	60°C, 90%
Lagertemperatur	-30°C \| +85°C
Maskenmodus	Digital
Leistungs-Parameter
CPU	CortexM3 STM32F103
Lcd-Prüfer	CPLD EPM240
Bildwiederholfrequenz	60 Hz
Bild-Schaltverzögerung	46 ms/picture (22 pictures/s)
Flash-Speicher	Standard 128m, Erweiterung 4GB
Gedächtnis-Menge für Bild	236 Bilder
Schnittstelle	Schnittstelle RS232/TTL UART (Verlängern Sie auf RS485 so an.)
Bildherunterladen	MiniUSB 2,0 (12Mbps) u. Sd-Karte
Spannungsbereich	DC5.0V \| 20V (typischer Wert: 12V)
Energie	5,0 W
Prüfbericht
MTBF	4.250.000 H
Betriebstemperatur	-30 °C \| +85°C
Luft-Feuchtigkeit	60°C, 90%
Ununterbrochene Erschütterungs-Prüfung	10-55Hz, 1.5mm, 10G
Auswirkungs-Beschleunigungs-Prüfung	6ms, 100G
Esd-Prüfung	10KV
Strahlungs-Zuverlässigkeits-Prüfung	44W

Hauptgröße von TFT LCD-Modul
Größe	Entschließung
3,5"	320*240
4,3"	480*272
5"	640480; 480272; 800*480
5,6"	640*480
7"	800480; 800600; 1024*600
8"	800600; 800480; 1024*768
9"	800*480
10,4“	800*600
12,1“	800*600
15,1“	1024*768

Andere Modelle

Hauptgröße von TFT LCD-Modul
Größe	Entschließung
3,5"	320*240
4,3"	480*272
5"	640480; 480272; 800*480
5,6"	640*480
7"	800480; 800600; 1024*600
8"	800600; 800480; 1024*768
9"	800*480
10,4“	800*600
12,1“	800*600
15,1“	1024*768

Operation:

Bedienungsfreundlich, gibt es nur 3 Schritte, die Sie tun müssen.

1. Entwerfen Sie eine Gruppe „der dieser grafischen Benutzeroberfläche“ Sie Bedarf.

2. Schließen Sie Ihre Ausrüstung mit unserem TFT LCD-Modul durch Hafen RS232, RS485 oder TTL-Logik direkt an.

3. Schreiben Sie ein Steuerprogramm, damit jedes mögliches MCU das TFT-Modul über „Befehl einstellt“ bearbeitet.

Funktionsprinzip:

Das TFT LCD-Modul ist den Hauptprüfer über den Befehl verbunden, und dann würde der Hauptprüfer die Maschine steuern, um zu arbeiten, nachdem er den Befehl empfangen hatte.

Merken Sie bitte: Der Hauptprüfer kann vom Ingenieur mit jedem möglichem MCU entworfen werden.

Software-Beschreibung

Wir bieten Ihnen 3 einfache Software an, um mit TFT LCD-Modul zu arbeiten.

1. Behilfliche Software: Zu Bilder und Dateien in TFT LCD-Modul laden, und die Befehle demonstrieren.

2. Noten-Steuer-Software: Zu die Steuerdatei herstellen.

3. Guss-Software: Zu die Gussdatei herstellen.

Garantie-Zeitraum

1. Der Garantiezeitraum dauert 3 Jahre nach Lieferung.

2. Wenn es irgendein technisches oder Qualitätsproblem im Garantiezeitraum gibt, garantieren wir, dass die Waren durch neues Produkt unbedingt ersetzt werden.

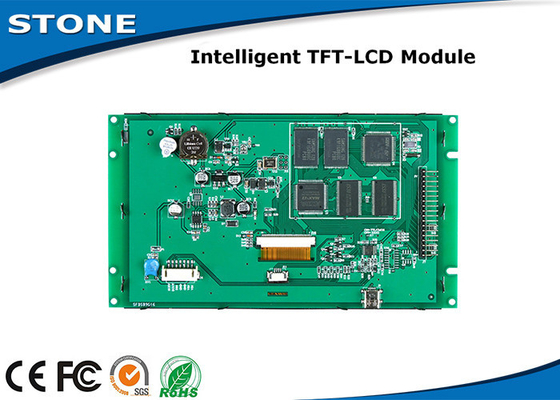

Produkt-Bild:

10,1 Zoll MCU LCD, 220,4 × 129,1 Touch Screen Sendegebiet-65K TFT LCD 0
