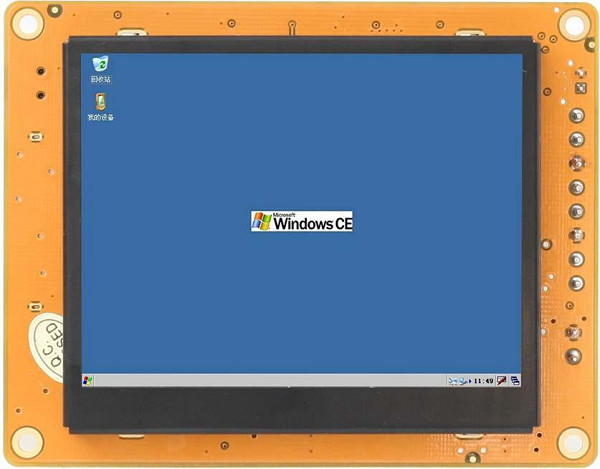

Schroffer eingebetteter PC des Moduls 3,5 Zoll benutzerfreundlich mit digitalem TFT-Schirm

Schroffer eingebetteter PC des Moduls 3,5 Zoll benutzerfreundlich mit digitalem TFT-Schirm

Windows CE-Modul-Art industrieller PC

1. Eigenschaft des Produktes

Hardware-Spezifikation

• Ultrahochintegration, schließen eingebettete Struktur und benutzerfreundliches örtlich festgelegtes vor Ort ab.
• USB-WIRTS-, USB- DVICE, Sd-Karte, etc.
• 32-Bit-RISC-ARM-Chip, ARM920T-Kern, Frequenz ist 400MHz.
• SDRAM: 64M.
• NAND-BLITZ: 64M.
• 7 Zoll digitaler TFT-Schirm (16: 9), 800 × 480 Entschließung, LED-Hintergrundbeleuchtung.
• 4er-adrig widerstrebender Touch Screen.
• Zwei Standard-RS232, ein RS232/RS485 schaltbar, koordinierend mit PC, MCU, PIC, AVR, DSP, etc.
• Summer zur Warnungstonsteuerung.
• Energie: 9V~28V.
• Betriebstemperatur: -20℃ | +70℃, Lagertemperatur: -30℃ ~+85℃, Betriebsfeuchtigkeit: 45% ~80%RH.
• Die Schirme sind die Bescheinigung des CERS, des FCC, des ROHS und der Temperaturen geführt worden.

Software-Spezifikation

• Echter KERN Ausgabe WINDOWS CE5.0, der Betriebssystem ist, ist vorinstalliert und die Anfangszeit ist weniger als 12 Sekunden.
• Nachdem das System beginnt, ist die Restkapazität von SDRAM bis 60M.
• Der Gedächtnisraum kann zwischen Programmgedächtnis und Speichergedächtnis justiert werden. Daten würden nicht nach Energie unten verloren.
• Software EVC/VS2005 und Kraftstoffregler.
• ActiveSync-Software, Code Debugger durch USB-Port.
• Unterstützung für Bewahrung des Registers, der Zeit und des Datums unter Abschaltungssituation.
• Anwendungen können automatisch laufen, wenn STeWin070 einschalten, indem sie das Register ändern.
• Sd-Karte kann geändertes macht-auf Bild und Verbesserungs-OS und -etc. sein. Sie kann sich bis zu 8GB stützen.
• Sd-Karte kann Software, Multimediadateien und die Daten speichern.
• Die Unterstützung für API arbeitet, wie Hintergrundbeleuchtungssteuerung, Lautstärkeregelung, Schirmrotation, Zeitsteuerung, etc.
• Hintergrundbeleuchtung und Ton können durch Parameter justiert werden.
• Benutzer können zwischen System und Anwendung durch Schalter schalten.
• Völlig anbieten - Funktions-SDK-Code und API-Funktionen.
• Freier Quellcode des Angebots für einfaches Dienstprogramm.
• Wachhund kann System verhindern niederzuwerfen.
• FRAM, gespeicherte Daten und häufige, die Datenlesen sind und schreiben, lesen und schreiben Geschwindigkeit ist gleichwertig mit RAM.
• Nandflash-Format TFAT, Unfälle während der Operation zu vermeiden archivieren die Korruption, die durch Stromausfall verursacht wird.

2. Spezifikation und Leistungs-Parameter

3. Maße

4. Auftritt-Einleitung

5. Schnittstellen-Einleitung

1, Energie: DC 9V~28V

2, USB-Schnittstelle: USB-HOST für U-Scheibe (bis zu 2G), USB-Mäuse, USB-Tastaturen

3, Sd-Karte: bis zu 8G

4, SW1

Dieser Schalter ist ein Aktualisierung LOGO, System oder ob automatisch

5, Netzwerkschnittstelle

6, Serie: RS232 und RS485 (optional)

STeWin070 kann ein zeigbares Terminalsteuergerät sein und angeschlossen an unterstellten Computer (mcu) durch RS232.

Der Vorteil des Trennens der Anzeigenschnittstelle vom Kontrollsystem macht die Systeme unabhängig und verbessert bequem.

7, Audioausganghafen (optional): schließen Sie an Stereokopfhörerertrag oder -sprecher an
